移動式升降平臺工作原理是什么？

日期：2020-01-06 14:51:09

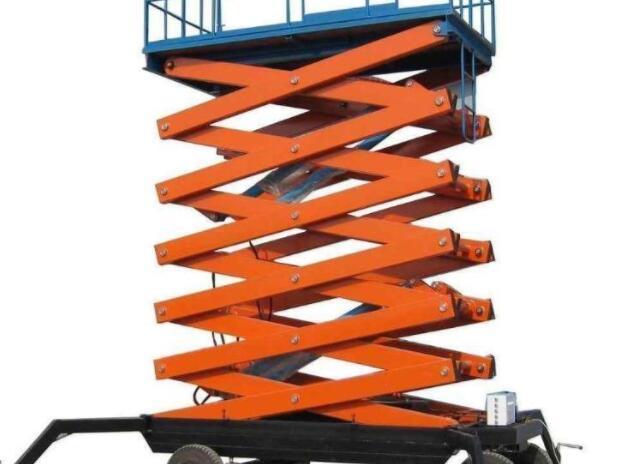

　　移動式升降平臺由行走機構，液壓機構，電動控制機構，支撐機構組成的一種升降機設備。

　　液壓油由葉片泵形成一定的壓力，經濾油器、隔爆型電磁換向閥、節流閥、液控單向閥、平衡閥進入液缸下端，使液缸的活塞向上運動，提升重物，液缸上端回油經隔爆型電磁換向閥回到油箱，其額定壓力通過溢流閥進行調整，通過壓力表觀察壓力表讀數值。啟動液壓油齒輪泵將油箱液壓油沿管路泵往液壓缸不斷增壓，液壓缸中的柱塞(連著床面)升起，停止泵液后，...

　　移動式升降平臺由行走機構，液壓機構，電動控制機構，支撐機構組成的一種升降機設備。液壓油由葉片泵形成一定的壓力，經濾油器、隔爆型電磁換向閥、節流閥、液控單向閥、平衡閥進入液缸下端，使液缸的活塞向上運動，提升重物，液缸上端回油經隔爆型電磁換向閥回到油箱，其額定壓力通過溢流閥進行調整，通過壓力表觀察壓力表讀數值。

　　啟動液壓油齒輪泵將油箱液壓油沿管路泵往液壓缸不斷增壓，液壓缸中的柱塞(連著床面)升起，停止泵液后，單向閥阻止回油，柱塞靜止在上升途中；下降時，只需接通電磁閥打開回液路，油液返回油箱，液壓缸減壓，柱塞下降。

　　移動式升降平臺的工作原理

　　壓油由葉片泵形成一定的壓力，經濾油器、隔爆型電磁換向閥、節流閥、液控單向閥、平衡閥進入液缸下端，使液缸的活塞向上運動，提升重物，液缸上端回油經隔爆型電磁換向閥回到油箱，其額定壓力通過溢流閥進行調整，通過壓力表觀察壓力表讀數值。

　　液缸的活塞向下運動（既重物下降）。液壓油經防爆型電磁換向閥進入液缸上端，液缸下端回油經平衡閥、液控單向閥、節流閥、隔爆型電磁換向閥回到油箱。為使重物下降平穩，制動安全可靠，在回油路上設置平衡閥，平衡回路、保持壓力，使下降速度不受重物而變化,由節流閥調節流量，控制升降速度.

　　為使制動安全可靠，防止意外，增加液控單向閥，即液壓鎖，保證在液壓管線意外爆裂時能安全自鎖。安裝了超載聲控報警器,用以區別超載或設備故障。
